PM2.5激光解析子系统

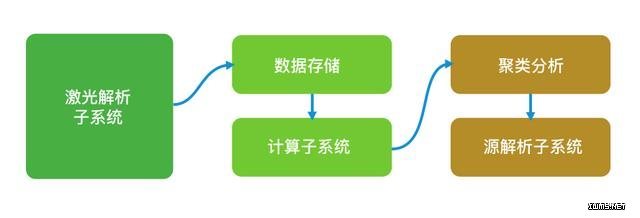

  PM2.5激光解析子系统采用空气动力学透镜进样,有效地提高进样效率和检测效率;优化双光束测径装置和激光解析电离装置的空间结构,缩短气溶胶漂移距离,从而提高小颗粒的检测范围,能同时检测颗粒物的动力学直径以及颗粒物电离出的正负离子,为PM2.5在线源解析提供基础数据。还可以监测颗粒物化学组分的瞬时变化、颗粒物混合状态、水溶性阳离子、元素碳、有机碳、酸根离子、有机酸、有机胺等,用于研究PM2.5的时空变化以及来源追踪,揭示空气污染过程的特征和规律。

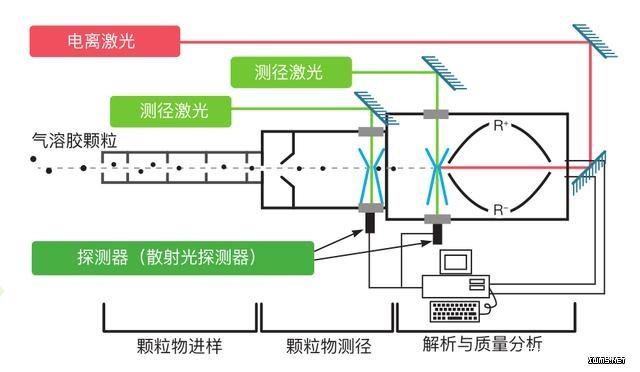

 1. 颗粒物进样

 气溶胶颗粒通过PM 2.5切割器切割后进入仪器,在三级真空条件下,颗粒在空气动力学透镜的作用下聚焦成为准直线的颗粒束,然后进入测径区。

 2. 颗粒物测径

 在测径区该颗粒连续经过两束405nm测径激光器发射的激光束,产生的散射光分别被椭球面镜反射聚焦到光电倍增管(PMT)上得以检测,由于颗粒粒径不同其飞行速度也不同,因此通过时序电路测量两个PMT信号的时间间隔,就可以计算颗粒的飞行速度,进而换算出气溶胶颗粒的空气动力学直径。

 3. 颗粒物电离与质谱分析
